Ein Handhubwagen ist ein manuell betriebenes Materialhandhabungsgerät, das zum Heben und Transportieren von palettierten Lasten über kurze Strecken verwendet wird. Er besteht aus zwei Gabeln, einem Hydraulikpumpenmechanismus und einem Lenkgriff. Der Bediener pumpt den Griff, um Hydraulikdruck zu erzeugen, wodurch die Gabeln vom Boden angehoben werden. Es wird weder Kraftstoff noch elektrische Energie benötigt, was ihn kostengünstig und wartungsarm macht. Die folgenden Abschnitte decken alles Wissenswerte über dieses unverzichtbare Lagerwerkzeug ab.

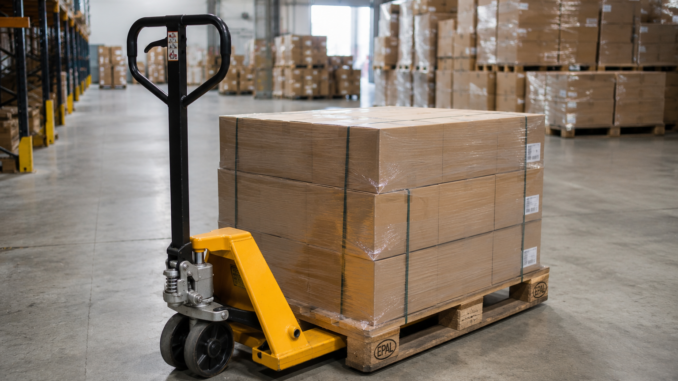

Was ist ein Handhubwagen?
Eine Handpalettenhubwagen ist ein manuell betriebenes Materialhandhabungsgerät, das zum Heben und Transportieren von palettierten Lasten in einem Lager, einer Lagerhaltungseinrichtung oder einem Verteilzentrum verwendet wird. Es besteht aus zwei Gabeln, die unter eine Palette geschoben werden, einem Hydraulikpumpenmechanismus und einem Lenkgriff. Der Bediener aktiviert das Hydrauliksystem durch Pumpen des Griffs, wodurch die Gabeln und die Last vom Boden angehoben und transportiert werden.
Zu den Vorteilen des Palettenwagens gehören Kosteneffizienz, Bedienerfreundlichkeit und minimale Wartungsanforderungen im Vergleich zu motorisierten Alternativen. Es wird kein Kraftstoff oder keine elektrische Ladeinfrastruktur benötigt, was die Gemeinkosten erheblich reduziert.
Die manuelle Handhabung von palettierten Gütern wird mit diesem Gerät erheblich sicherer und effizienter. Mitarbeiter können Lasten, die typischerweise zwischen 1.000 und 2.500 Kilogramm liegen, auf ebenen Flächen mit minimalem körperlichen Aufwand bewegen. Das kompakte Design ermöglicht die Navigation durch enge Gänge, was es zu einer praktischen Lösung für Einrichtungen mit begrenztem Platzangebot macht.
Die Hauptteile und was jeder davon tut
Das Verständnis der Funktionsweise eines Handhubwagens beginnt mit der Erkennung seiner Kernkomponenten und der Rolle, die jede Komponente beim Gesamtbetrieb spielt. Jedes Teil trägt direkt zur sicheren und effizienten Lasthandhabung bei.
Gabeln schieben sich unter Paletten und tragen das gesamte Lastgewicht. Die Hydraulikpumpe** erzeugt Hubkraft, wenn der Bediener den Griff pumpt. Der Steuergriff** lenkt das Gerät und aktiviert den Pumpenmechanismus. Das Ablassventil** senkt die Gabeln auf kontrollierte Weise, indem es den Hydraulikdruck ablässt. Die Räder** — in der Regel zwei hintere Lenkräder und vier Gabelrollen — ermöglichen eine reibungslose Bewegung auf flachen Oberflächen.
Die routinemäßige Wartung des Hubwagens konzentriert sich stark auf diese Komponenten. Das Hydrauliksystem erfordert regelmäßige Flüssigkeitsprüfungen, während die Räder auf Verschleiß und Schmutzansammlungen untersucht werden müssen. Gabelschweißnähte und Rahmenintegrität sollten regelmäßig bewertet werden.
Die Vertrautheit mit jeder Handhubwagenkomponente ermöglicht es Bedienern, Verschleiß frühzeitig zu erkennen, Ausfallzeiten zu reduzieren und die gesamte Nutzungsdauer zu verlängern.
Wie das Hydrauliksystem Lasten hebt und senkt
Das Hydrauliksystem in einem Handhubwagen funktioniert nach dem Pascalschen Prinzip – das Aufbringen von Kraft auf einen kleinvolumigen Hochdruckzylinder wird in eine Hubkraft umgewandelt, die in der Lage ist, beladene Paletten anzuheben. Ein Bediener pumpt den Griff wiederholt, wobei jeder Hub Hydraulikflüssigkeit aus einem Reservoir in einen Hauptzylinder zieht. Druckbeaufschlagte Flüssigkeit wird dann in einen größeren Nehmerzylinder übertragen, was eine aufwärts gerichtete Kolbenbewegung erzeugt, die die Gabelarme anhebt.
Die Hydraulikmechanik gewährleistet während dieses Vorgangs eine präzise Ladungsstabilität. Ein Ablassventil steuert die Absenkung – durch teilweises Öffnen kann die Flüssigkeit allmählich in das Reservoir zurückfließen, wodurch die Gabeln kontrolliert abgesenkt werden, anstatt abrupt zu fallen. Ein vollständig geöffnetes Ventil ermöglicht ein schnelles Absenken für die Neupositionierung ohne Last.
Innendichtungen halten den Systemdruck aufrecht und verhindern Flüssigkeitsleckagen, die die Hubkapazität beeinträchtigen würden. Wenn Dichtungen sich verschlechtern, weisen inkonsistente Hubhöhen und ein allmähliches Absinken der Last auf sofortigen Wartungsbedarf hin. Regelmäßige Flüssigkeitsstandskontrollen und Dichtungsinspektionen gewährleisten eine zuverlässige Hydraulikleistung über wiederholte Betriebszyklen hinweg.
Wo Handhubwagen am häufigsten eingesetzt werden
Handgabelhubwagen werden in einem breiten Spektrum von gewerblichen und industriellen Umgebungen eingesetzt, wobei Lagerhäuser, Distributionszentren, Einzelhandelslagerräume und Produktionsanlagen ihre konzentriertesten Einsatzbereiche darstellen. In Lagerumgebungen unterstützen sie direkt die Lagereffizienz, indem sie eine schnelle Bewegung von palettiertem Gut zwischen Warenannahmedocks, Lagerkorridoren und Versandbereichen ermöglichen, ohne dass Motorgeräte erforderlich sind.
Einzelhandelsbetriebe sind auf sie für die Lasthandhabung in beengten Lagerraumflächen angewiesen, in denen Gabelstapler nicht manövrieren können. Kühllagerhäuser nutzen sie ausgiebig aufgrund ihrer mechanischen Einfachheit, die temperaturbedingte Leistungseinbußen verhindert. Produktionsanlagen setzen sie entlang von Montagelinien ein, um Komponentenpaletten zwischen den Produktionsstufen zu transportieren.
Häfen und Güterterminals nutzen Handgabelhubwagen für die Lasthandhabung auf kurzen Distanzen auf Verladerampen und in Containerböden. Ihr kompaktes Profil, ihr geringer Wartungsbedarf und die fehlende Abhängigkeit von Kraftstoff oder Batterien machen sie zu einem praktischen Standardwerkzeug in nahezu jedem Sektor, der palettierte Güter auf Bodenniveau bewegt.
Gewichtsgrenzen, Lastarten und Betriebsbedingungen bei Handhubwagen
Handhubwagen sind je nach Bauart und Hersteller für unterschiedliche Tragfähigkeiten ausgelegt. Häufig liegen die zulässigen Traglasten zwischen etwa 900 kg und 2.500 kg. Maßgeblich ist jedoch immer die Herstellerangabe auf dem Typenschild und in der Betriebsanleitung.
Wichtige Betriebsparameter sind:
- Tragfähigkeit: Die angegebene Nenntragfähigkeit gilt nur bei bestimmungsgemäßer Verwendung und gleichmäßig verteilter Last. Ungleichmäßig verteilte, übergroße oder instabile Lasten können die sichere Tragfähigkeit deutlich verringern.
- Lastverteilung: Die Last muss möglichst mittig und vollständig auf den Gabeln aufliegen. Einseitige Belastungen, beschädigte Paletten oder lose Güter erhöhen das Kipp- und Unfallrisiko.
- Untergrund: Handhubwagen dürfen nur auf ausreichend tragfähigen, ebenen und rutschfesten Böden eingesetzt werden. Unebenheiten, Schwellen, Gefälle oder beschädigte Bodenflächen können die Kontrolle über die Last beeinträchtigen.
- Neigungen: Fahrten auf Gefälle oder Steigungen sind nur zulässig, wenn dies sicher beherrschbar ist und der Hersteller keine Einschränkungen vorgibt. Lasten dürfen dabei nicht unkontrolliert ins Rollen geraten.
- Sicherheits- und Hydraulikfunktionen: Absenkmechanismus, Deichsel, Räder, Rollen, Gabeln und Hydraulik sind vor der Benutzung auf ordnungsgemäßen Zustand zu prüfen.
Flüssigkeiten, zerbrechliche Waren, nicht palettierte Güter oder lose Ladung müssen zusätzlich gegen Verrutschen, Kippen oder Herabfallen gesichert werden. Extreme Temperaturen, Feuchtigkeit oder verschmutzte Böden können die Funktion der Hydraulik und das Fahrverhalten beeinträchtigen. Der Handhubwagen darf nur innerhalb der vom Hersteller festgelegten Grenzen verwendet werden. Beschädigte Geräte oder Lasten, die nicht sicher aufgenommen werden können, dürfen nicht bewegt werden.
