Ein Schubmaststapler ist ein elektrisch betriebener Gabelstapler, der für Schmalganglagerhäuser konzipiert ist und in der Regel nur Gangbreiten von 2,4 bis 3 Metern benötigt. Im Gegensatz zu herkömmlichen Gabelstaplern verfügt er über einen ausfahrbaren Mast, der es den Gabeln ermöglicht, sich unabhängig über die Vorderräder hinaus zu bewegen, was eine präzise Lastplatzierung in beträchtlichen Höhen ermöglicht, ohne die Maschine neu positionieren zu müssen. Eingebaute Stabilisierungsrahmen und Sicherheitssensoren unterstützen Lasten zwischen 1.000 und 2.500 kg. Die im Folgenden behandelten Unterschiede, Anwendungen und Anforderungen an den Bediener verdeutlichen genau, wie dieses Gerät die moderne Lagereffizienz gestaltet.

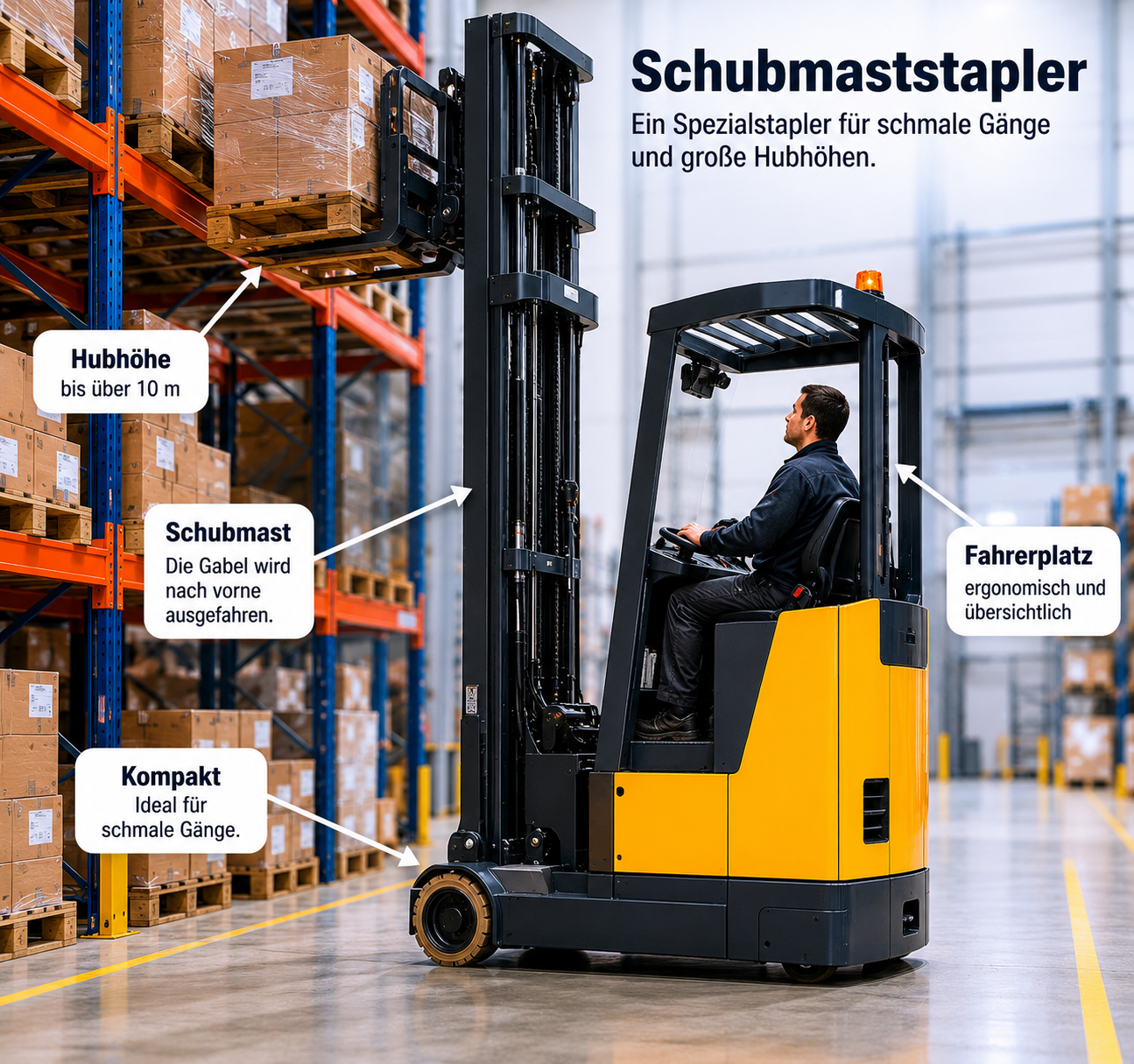

Was ist ein Schubmaststapler?
Ein Schubmaststapler ist eine Art elektrisch betriebener Gabelstapler, der speziell für den Einsatz in schmalgängigen Lagerhallen entwickelt wurde und in der Lage ist, seine Gabeln über die Vorderräder hinaus nach vorne auszufahren, um Lasten an erhöhten Regalplätzen abzustellen oder zu entnehmen, ohne das gesamte Fahrzeug neu positionieren zu müssen. Im Gegensatz zu Gegengewichtsstaplern arbeiten Schubmaststapler in engeren Räumen, typischerweise in Gängen zwischen 2,5 und 3 Metern Breite, was sie zu einem wesentlichen Bestandteil von Hochdichtelagerumgebungen macht.
Die Maschine verfügt über einen auslegergestützten Stabilisierungsrahmen, der das Lastgewicht während der Ausfahrbewegung trägt. Integrierte Sicherheitsfunktionen umfassen Lastgewichtssensoren, Neigungsanzeiger und Höhenbegrenzer, die Bedienfehler und Umkippen verhindern. Diese Systeme reduzieren Arbeitsunfälle, wenn sie innerhalb der vorgesehenen Parameter betrieben werden.
Der effektive Einsatz eines Schubmaststaplers erfordert eine strukturierte Bedienerausbildung. Zertifizierte Schulungsprogramme decken Lasthandhabung, Mastbedienung, Fahrgeschwindigkeitskontrolle und Notfallverfahren ab. Eine ordnungsgemäße Bedienerausbildung gewährleistet sowohl die Langlebigkeit der Geräte als auch die konsequente Einhaltung der Arbeitssicherheitsstandards in allen Lagerabläufen.
Schubmaststapler vs. Standardgabelstapler: Die wichtigsten Unterschiede
Schubmaststapler unterscheiden sich von Standardgabelstaplern hauptsächlich durch ihren Mast und ihren Ausfahrmechanismus, der es ermöglicht, die Gabeln unabhängig vom Fahrzeugkörper nach vorne auszufahren, sodass Bediener Lasten in tiefe Regale einlagern können, ohne die gesamte Maschine neu zu positionieren. Standardgabelstapler bieten im Allgemeinen höhere Tragfähigkeiten, die oft 4.500 kg übersteigen, während Reach-Trucks in der Regel Lasten zwischen 1.360 und 2.500 kg handhaben und dabei vertikale Reichweite über rohe Hubkraft stellen. Der betrieblich bedeutsamste Unterschied liegt in der Manövrierfähigkeit, da Reach-Trucks für schmale Gänge von nur 2,4 bis 3 Metern konzipiert sind, während Standardgabelstapler erheblich größere Wendekreise benötigen, was sie in dichten Lagerumgebungen weniger praktikabel macht.
Mast- und Reichweitenmechanismus
Eines der markantesten Unterscheidungsmerkmale zwischen Schubmaststaplern und Standard-Gegengewichtsgabelstaplern liegt im Mast und im Schubmechanismus. Schubmaststapler verwenden ausfahrbare Masttypen, die so konstruiert sind, dass sie die Gabeln unabhängig vom Fahrgestell nach vorne ausfahren. Diese Schubmechanik-Fähigkeit ermöglicht es den Bedienern, Lasten tief in Regalsysteme einzulagern, ohne das gesamte Fahrzeug neu positionieren zu müssen. Standard-Gabelstapler hingegen setzen auf feste Mastkonfigurationen, bei denen die Maschine physisch auf das Regal zufahren muss. Schubmaststapler verwenden typischerweise einfache oder doppelte Pantographenmechanismen, die eine präzise horizontale Gabelausfahrung ermöglichen. Der Mast selbst neigt sich häufig leicht, um Lasten während der Hubphase zu sichern. Dieses Design reduziert die erforderliche Gangbreite des Staplers erheblich, was Schubmaststapler zur bevorzugten Lösung in hochdichten Lagerumgebungen macht, in denen Raumoptimierung entscheidend ist.
Lastkapazitätsvergleich
Während Mast und Hubmechanismus bestimmen, wie Lasten positioniert werden, beeinflusst die strukturelle Konstruktion dieser Systeme direkt, welche Tragkapazitäten jeder Staplertyp sicher handhaben kann. Standard-Gabelstapler bewältigen im Allgemeinen höhere Tragkapazitätswerte, die typischerweise zwischen 3.000 und 15.000 Kilogramm liegen, aufgrund ihrer breiteren Spurweite und ihres niedrigeren Schwerpunkts. Schubmaststapler hingegen arbeiten innerhalb engerer Tragkapazitätsgrenzen und handhaben üblicherweise 1.000 bis 2.500 Kilogramm. Ihr schmales Fahrgestell, die erhöhten Masterweiterungen und die neu positionierten Gegengewichtssysteme reduzieren das maximale Nutzlastpotenzial. Schubmaststapler gleichen dies jedoch durch präzise Lastpositionierung in der Höhe aus, wo Standard-Gabelstapler keine vergleichbare Kontrolle besitzen. Der Lastschwerpunktabstand beeinflusst ebenfalls kritisch beide Staplertypen, wobei jede vorwärtige Lastverlagerung die Nennkapazität proportional bei allen Modellen reduziert.
Manövrierfähigkeit in engen Gängen
Anforderungen an die Gangbreite unterscheiden Hochregalstapler und Standard-Gabelstapler deutlicher als fast jeder andere betriebliche Faktor. Standard-Gabelstapler benötigen in der Regel Gänge zwischen 3 und 3,6 Metern Breite, um Kurven zu fahren und Lasten effektiv zu positionieren. Hochregalstapler arbeiten in Gängen, die nur 2,4 bis 3 Meter schmal sind, und erreichen dies durch ihr Ausleger-Stabilisierungssystem und den ausfahrbaren Mastmechanismus. Diese Fähigkeit beeinflusst direkt Lagergestaltungsentscheidungen und ermöglicht es Anlagen, die Lagerdichte zu erhöhen, ohne die Bodenfläche zu erweitern. Gangoptimierung wird zu einem messbaren finanziellen Vorteil, wenn Hochregalstapler Standard-Gabelstapler in hochdichten Lagerumgebungen ersetzen. Schmalere Arbeitsgänge führen zu zusätzlichen Regalreihen, mehr Palettenplätzen und einer verbesserten kubischen Auslastung. Lagerplaner priorisieren diese Unterscheidung konsequent bei der Bewertung von Geräten für Anlagen mit Platzbeschränkungen oder hohem Inventarvolumenbedarf.
Wie Schubmaststapler in engen Räumen navigieren und heben
Schubmaststapler sind so konstruiert, dass sie in engen Lagerhauskorridoren arbeiten, die typischerweise zwischen 2,4 und 3 Metern breit sind, und verwenden ein kompaktes Fahrgestell sowie eine Hinterradlenkung, die enge Wendekreise ohne Umpositionierung ermöglicht. Der ausfahrbare Gabelmechanismus gleitet auf einem Pantographen oder Teleskopmasten nach vorne, wodurch der Bediener Lasten in tiefen Regalsystemen platzieren oder entnehmen kann, während der Fahrzeugkörper im Gang stationär bleibt. Auslegerarme an der Basis verteilen das Lastgewicht beim Heben und sorgen für Stabilität, wenn der Mast Lasten auf Höhen von über 9 Metern anhebt.
Navigieren in engen Lagergangs
Schmale Lagerhausgänge – typischerweise zwischen 2,4 und 3 Metern breit – erfordern präzise Manövriergeräte, und Schubmaststapler sind speziell für diese beengten Umgebungen konzipiert. Ihr kompaktes Fahrgestell und ihr enger Wendekreis ermöglichen es den Bedienern, eingeschränkte Korridore zu navigieren, ohne die Ladungsstabilität oder die Betriebsgeschwindigkeit zu beeinträchtigen.
Eine Gangoptimierung wird durch das gelenkige Design des Schubmaststaplers ermöglicht, das Richtungswechsel innerhalb eines minimalen Platzbedarfs erlaubt. Bediener positionieren die Gabeln senkrecht zur Fahrtrichtung, wodurch der seitliche Platzbedarf erheblich reduziert wird.
Etablierte Sicherheitsprotokolle regeln die Navigation in den Gängen, einschließlich festgelegter Geschwindigkeitsbegrenzungen, der Einhaltung von Bodenmarkierungen und obligatorischer Hupsignale an Kreuzungen. Näherungssensoren und Überkopfschutzstrukturen schützen sowohl das Personal als auch die Lagerbestände. Zusammen verwandeln diese mechanischen Fähigkeiten und Verfahrensstandards ansonsten schwierige Schmalgangumgebungen in effiziente, organisierte Lagersysteme, die die vertikale und horizontale Lagerkapazität maximieren.
Gabelverlängerungen für mehr Reichweite
Das Ausfahren der Gabeln nach außen, während das Fahrgestell stationär bleibt, definiert den grundlegenden Betriebsvorteil des Schubmaststaplers in beengten Räumen. Der Gabelausfahrmechanismus ermöglicht es den Gabeln, über die Vorderräder hinauszugleiten, eine Palette aufzunehmen, die Last anzuheben und vollständig einzufahren, bevor sich der Stapler bewegt. Diese Abfolge hält den Schwerpunkt stabil während des gesamten Lasthandhabungsvorgangs.
Die Pantografen- oder Teleskopmastsysteme steuern die Ausfahrtiefe der Gabeln und gewährleisten eine präzise Positionierung in Regalfächern. Bediener fahren die Gabeln schrittweise aus und richten die Zinken genau auf die Einstecköffnungen der Palette aus, bevor sie das Gewicht auf die Struktur übertragen. Sobald der Lasthandhabungszyklus abgeschlossen ist, bringt das Einfahren die Last nahe an den Mast heran und verringert das Gesamtprofil des Staplers. Diese kontrollierte Reichweite eliminiert die Notwendigkeit größerer Kurvenradien und unterstützt damit direkt den effizienten Betrieb in Schmalgang-Lagerhäusern.
Lasten beim Heben stabilisieren
Sobald die Gabeln mit einer gesicherten Last eingefahren sind, wird die Aufrechterhaltung der Stabilität während des Hubzyklus zur nächsten operativen Priorität. Die Laststabilität hängt von der richtigen Gewichtsverteilung auf den Gabeln ab, bevor die vertikale Bewegung beginnt. Die Bediener müssen bestätigen, dass die Last zentriert und bündig am Rückenhalter anliegt, bevor die Hubbewegung eingeleitet wird. Hubtechniken erfordern allmähliche, kontrollierte Mastbewegungen, um ein Verschieben oder Kippen der Last in der Höhe zu verhindern.
Die Auslegerarme des Schubmaststaplers bieten einen niedrigen Schwerpunkt und verschaffen einen strukturellen Vorteil bei der Vertikalfahrt. Erhöhte Lasten erhöhen das Kipprisiko, weshalb die Bediener die Fahrgeschwindigkeit minimal halten und den Mast leicht nach hinten neigen müssen. Jede seitliche Bewegung in der Höhe erfordert äußerste Vorsicht. Die konsequente Anwendung korrekter Hubtechniken bestimmt die Laststabilität während des gesamten Betriebszyklus direkt.
Die wichtigsten Arten von Schubmaststaplern und ihre Verwendungszwecke
Reach-Trucks werden in mehreren unterschiedlichen Konfigurationen hergestellt, die jeweils auf spezifische Lagerumgebungen und betriebliche Anforderungen ausgelegt sind. Standard-Reach-Trucks dominieren die allgemeine Lagerhaltung und optimieren die Palettenhandhabung in konventionellen Regalsystemen. Doppeltiefen-Reach-Trucks ermöglichen die Palettenplatzierung zwei Reihen tief und maximieren die Lagerdichte bei gleichzeitiger Aufrechterhaltung der Lagereffizienz.
Zu den wichtigsten Konfigurationen gehören:
- Standard-Eintiefen-Reach-Trucks – geeignet für hochfrequente Einzelpalettenentnahmen
- Doppeltiefen-Reach-Trucks – konzipiert für dichte Lagerung mit reduzierten Ganganforderungen
- Spreizholm-Reach-Trucks – verfügen über Auslegerarme, die Lasten unter verschiedenen Bodenbedingungen stabilisieren
- Gelenk-Reach-Trucks – navigieren in sehr engen Gängen, in denen konventionelle Modelle nicht einsetzbar sind
Jeder Typ erfüllt einen definierten Betriebszweck. Facility-Manager wählen Konfigurationen basierend auf Gangabmessungen, Regaltiefe, Lastgewicht und Durchsatzanforderungen. Eine fehlerhafte Zuordnung des Truck-Typs zur Umgebung reduziert direkt die Produktivität und erhöht das Betriebsrisiko.
Warum Schubmaststapler für die Hochregallagerung konzipiert sind
Hochregallager erfordern Geräte, die in der Lage sind, in Höhen zu arbeiten, die herkömmliche Gabelstapler nicht sicher oder effizient erreichen können. Schubmaststapler erfüllen diese Anforderung durch eine Kombination aus einfahrbaren Mastsystemen, schmalem Fahrgestell und präzisen Hydrauliksteuerungen, die eine stabile Lasthandhabung auf erhöhten Regalebenen ermöglichen.
Die ausfahrbaren Gabeln erstrecken sich unabhängig vom Fahrzeugkörper nach vorne, sodass Bediener Paletten tief in Regalsystemen platzieren und entnehmen können, ohne das gesamte Fahrzeug neu zu positionieren. Dieser mechanische Vorteil unterstützt direkt die Lageroptimierung, indem er den nutzbaren Vertikalraum maximiert und gleichzeitig die Anforderungen an die Gangbreite minimiert.
Die Effizienz im Hochregal hängt von einem konsistenten, zuverlässigen vertikalen Zugang über mehrere Regalebenen hinweg ab. Schubmaststapler gewährleisten dies durch stabilisierende Stützarme, Gegengewichtstechnik und Fahrerkabinen, die für eine optimale Aufwärtssicht bei erhöhten Manövern ausgelegt sind. Zusammen ermöglichen diese Merkmale, dass Lager die vertikale Lagerkapazität vollständig ausnutzen, den Flächenverbrauch reduzieren und die gesamte Bestandsdichte innerhalb desselben baulichen Grundrisses erhöhen.
Hochregalstapler-Fahrer Anforderungen und Zertifizierung
Den Betrieb eines Schubmaststaplers in der Höhe bringt Risiken mit sich, die eine formelle Bedienerqualifikation zu einer regulatorischen und betrieblichen Notwendigkeit machen. Die Bedienerausbildung muss Gerätebedienung, Lasthandhabung, Mastbetrieb und Notfallverfahren abdecken. Die Sicherheitszertifizierung bestätigt, dass Bediener festgelegte Kompetenzstandards erfüllen, bevor ein eigenständiger Betrieb gestattet wird.
Zertifizierte Bediener müssen in der Regel nachweisen:
- Kompetenz bei Vorbetriebs-Inspektionsverfahren
- Korrekte Lastpositionierung und Einhaltung der Tragfähigkeit
- Sicheres Navigieren durch schmale Gänge in großer Höhe
- Notfallreaktionsprotokolle bei Kippgefahr oder Lastinstabilität
Die Zertifizierung ist kein einmaliges Ereignis. Auffrischungsschulungen für Bediener sind nach Zwischenfällen, Geräteänderungen oder beobachteten Leistungsmängeln vorgeschrieben. Regulatorische Rahmenbedingungen in den meisten Rechtsgebieten, einschließlich der OSHA-Standards in den Vereinigten Staaten, schreiben vor, dass dokumentierte Sicherheitszertifizierungsunterlagen für jeden Bediener aufbewahrt werden müssen. Lagervorgesetzte tragen die direkte Verantwortung dafür, dass nur zertifiziertes Personal Schubmaststaplerfahrzeuge in ihren Einrichtungen betreibt.
