Ein Palettenhubwagen ist ein Materialhandhabungsgerät, das entwickelt wurde, um palettengebundene Lasten mithilfe eines Mast-und-Gabel-Mechanismus anzuheben, zu transportieren und zu stapeln, der den vertikalen Lagerraum maximiert. Es wird in Lagerhäusern, Verteilzentren und Produktionsanlagen in zwei Hauptkonfigurationen eingesetzt: manuell und elektrisch. Hydrauliksysteme erzeugen den erforderlichen Druck, um die Gabeln präzise anzuheben und abzusenken. Das Verständnis seiner Komponenten, Betriebsverfahren und Auswahlkriterien offenbart das volle Potenzial dieses unverzichtbaren Lagergeräts.

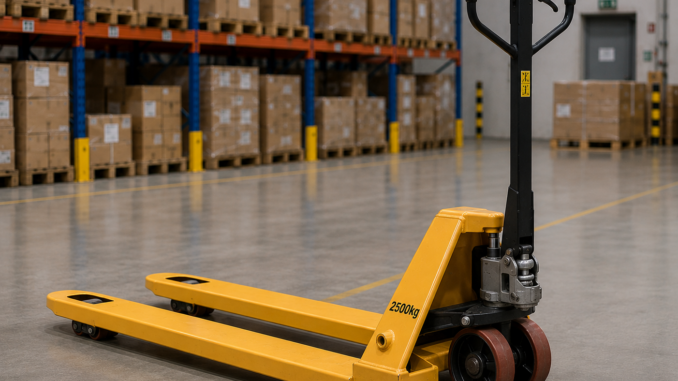

Was ist ein Palettenhubwagen ?
Ein Paletten-Stapler ist ein angetriebenes oder manuell betriebenes Materialhandhabungsgerät, das dafür entwickelt wurde, beladene oder unbeladene Paletten in einem Lager, Distributionszentrum oder Produktionsbetrieb zu heben, transportieren und stapeln. Es nutzt einen Mast-und-Gabel-Mechanismus, um Paletten auf festgelegte Regalhöhen anzuheben und den vertikalen Lagerraum effizient zu optimieren.
Es gibt zwei primäre Konfigurationen: den manuellen Paletten-Stapler, der durch manuelles Pumpen betrieben wird, und den elektrischen Paletten-Stapler, der durch wiederaufladbare Batteriesysteme angetrieben wird. Jede Konfiguration dient unterschiedlichen betrieblichen Lastkapazitäten und Hubhöhenanforderungen.
Zu den Vorteilen von Paletten-Staplern gehören verbesserter Lagerdurchsatz, reduzierte manuelle Arbeitsbelastung, verbesserte Ladungsstabilität und kostengünstige Materialbewegung im Vergleich zu vollwertigen Gabelstaplern. Diese Vorteile machen Stapler praktisch für mittelschwere Anwendungen.
Eine konsequente Wartung von Paletten-Staplern ist entscheidend für die betriebliche Zuverlässigkeit. Planmäßige Inspektionen von Hydrauliksystemen, Gabeln, Mastkomponenten und Batterieeinheiten verhindern mechanische Ausfälle, verlängern die Gerätelebensdauer und gewährleisten die Einhaltung von Arbeitsplatzsicherheitsstandards.
Die wichtigsten Arten von Palettenstaplern
Palettenheber werden allgemein in zwei Hauptkategorien unterteilt: manuelle und elektrische. Manuelle Palettenheber verwenden menschlich betriebene hydraulische Mechanismen, um Lasten anzuheben und zu positionieren, was sie für Betriebe mit geringer Frequenz und leichten Lasten geeignet macht. Elektrische Palettenheber hingegen nutzen batteriebetriebene Antriebs- und Hubsysteme, die einen höheren Durchsatz, größere Tragfähigkeiten und eine reduzierte Bedienermüdigkeit in anspruchsvollen Lagerumgebungen ermöglichen.
Manuelle Palettenhubwagen
Manuelle Palettenhubwagen sind von Bedienpersonen geführte Geräte, die auf menschliche Kraft angewiesen sind, um Lasten zu transportieren und anzuheben, und die keine elektrische Energiequelle benötigen. Der Bediener pumpt manuell einen Hydraulikhebel, um die Gabeln anzuheben, was eine Lastpositionierung in moderaten Höhen ermöglicht. Diese Geräte eignen sich am besten für Niedrigfrequenz-Betrieb, leichtere Lasten und Umgebungen, in denen elektrische Geräte unpraktisch sind.
Die Wartung von Palettenhubwagen für manuelle Modelle umfasst die Inspektion von Hydraulikdichtungen, die Überprüfung der Gabelintegrität und die Schmierung beweglicher Komponenten in regelmäßigen Abständen. Sicherheitsinspektionen müssen bestätigen, dass der Hydraulikdruck unter Last konstant gehalten wird und dass Strukturschweißnähte intakt bleiben. Trotz ihrer mechanischen Einfachheit erfordern manuelle Hubwagen disziplinierte Betriebsprotokolle, um Lastinstabilität und Verletzungen der Bedienperson zu verhindern. Ihre niedrigen Anschaffungskosten und minimalen Wartungsanforderungen machen sie zu einer praktikablen Option für kostenbewusste Betriebe mit moderatem Durchsatzbedarf.
Elektrische Palettenhubwagen
Elektrische Palettenhubwagen integrieren batteriegetriebene Antriebs- und Hubsysteme, um Lasten mit höherer Effizienz, Konsistenz und reduzierter Ermüdung des Bedieners im Vergleich zu manuellen Alternativen zu handhaben. Diese Geräte arbeiten typischerweise mit Blei-Säure- oder Lithium-Ionen-Batterien und liefern kontrolliertes hydraulisches Heben und motorisierten Fahrbetrieb auf Lagerböden. Tragkapazitäten reichen üblicherweise von 1.000 bis 2.000 Kilogramm, mit Hubhöhen von bis zu sechs Metern, abhängig von der Modellkonfiguration.
Eine ordnungsgemäße Batteriewartung ist unerlässlich, um die Betriebsverfügbarkeit aufrechtzuerhalten, und erfordert geplante Ladezyklen, Elektrolytprüfungen und Klemmeninspektionen. Die Vernachlässigung dieser Protokolle beschleunigt den Kapazitätsverlust und erhöht das Risiko von Ausfallzeiten. Die Schulung der Bediener ist gleichermaßen entscheidend und stellt sicher, dass das Personal Geschwindigkeitssteuerungen, Lastgrenzen, Sichtbeschränkungen des Mastes und Notausverfahren versteht. Zertifizierte Schulungsprogramme senken die Unfallraten und verlängern die Servicelebensdauer der Geräte erheblich.
Wie ein Palettenhubwagen funktioniert
Ein Palettenhubwagen funktioniert durch ein integriertes System aus mechanischen und hydraulischen Komponenten, einschließlich einer Mastbaugruppe, Gabeln, Lastrollen und einem hydraulischen Hubmechanismus, der entweder manuell, elektrisch oder durch Verbrennungsmotoren angetrieben wird. Der Bediener leitet einen Hubzyklus ein, indem er die Hydraulikpumpe betätigt, die Flüssigkeit unter Druck setzt, um den Gabelschlitten entlang des Mastes auf die gewünschte Höhe anzuheben. Laststabilisierung, Richtungssteuerung und präzise Gabelpositionierung werden während des gesamten Betriebs sequenziell gesteuert, um eine sichere und genaue Palettenplatzierung zu gewährleisten.
Mechanische Kernkomponenten
Palettenhubwagen funktionieren durch eine Anordnung voneinander abhängiger mechanischer Komponenten, die gemeinsam das Heben von Lasten, die Mastverlängerung und die Richtungsbewegung ermöglichen. Zentral für ihre Funktion sind Hydrauliksysteme, die Druckflüssigkeit übertragen, um Hubmechanismen zu betätigen, die für das Anheben der Gabeln entlang des Mastkanals verantwortlich sind. Die Mastbaugruppe, die typischerweise aus hochfestem Stahl gefertigt ist, bildet den strukturellen Rahmen, innerhalb dessen die Gabelschlitten sich vertikal bewegen. Antriebsräder ermöglichen die Richtungssteuerung, während Lasträder das Gewicht während des Betriebs auf den Bodenoberflächen verteilen. Die Pumpeinheit, die entweder elektrisch oder manuell angetrieben wird, erzeugt den hydraulischen Druck, der für die Hubbetätigung erforderlich ist. Steuerhebel oder Deichselarme übertragen die Eingaben des Bedieners direkt an die Antriebs- und Bremssysteme. Jede Komponente funktioniert wechselseitig abhängig und gewährleistet ein koordiniertes Lastmanagement, Positionsgenauigkeit und Betriebsstabilität in verschiedenen Lagerumgebungen und bei unterschiedlichen Lastkapazitäten.
Schritt-für-Schritt-Betriebsablauf
Das Verständnis dafür, wie diese voneinander abhängigen Komponenten gemeinsam funktionieren, wird klarer, wenn man den sequenziellen Betriebsablauf betrachtet, den ein Palettenhubwagen während eines standardmäßigen Hubzyklus ausführt. Der Bediener positioniert zunächst die Gabeln unter der Palettenladung und stellt dabei eine ordnungsgemäße Ausrichtung sicher. Die Aktivierung der Hydraulikpumpe setzt Druckflüssigkeit ein, die den Hubzylinder ausfährt und die Last auf die erforderliche Höhe anhebt. Der Bediener manövriert das Gerät dann mithilfe des Deichselarmes zur Lenkung zum vorgesehenen Ablageort. Eine kontrollierte Hydraulikabsenkung senkt die Last präzise auf die Zielfläche ab. Regelmäßige Wartung des Palettenhubwagens gewährleistet, dass jede Phase über wiederholte Zyklen hinweg zuverlässig ausgeführt wird. Sicherheitsinspektionen, die vor dem Betrieb durchgeführt werden, überprüfen die Hydraulikintegrität, den Zustand der Gabeln und die Bremsreaktionsfähigkeit und verhindern so mechanische Ausfälle, die die Ladungsstabilität oder die Sicherheit des Bedieners während eines Betriebsablaufs gefährden könnten.
Die Hauptteile eines Palettenhubwagen und ihre jeweiligen Funktionen
Der Palettenhubwagen besteht aus mehreren voneinander abhängigen Komponenten, die jeweils eine spezifische mechanische oder strukturelle Funktion erfüllen. Das Verständnis dieser Palettenhubwagen-Komponenten ist entscheidend für die Aufrechterhaltung der Betriebseffizienz in Lagerumgebungen.
Der Mast dient als vertikales Rahmenwerk, das die Lasthebung führt. Hydraulikzylinder treiben den Hubmechanismus an und wandeln Flüssigkeitsdruck in vertikale Kraft um. Die Gabelarme erstrecken sich horizontal, um in die Palettenöffnungen einzugreifen und das Lastgewicht beim Transport gleichmäßig zu verteilen.
Die Lastrückwand verhindert, dass die Ladung beim Anheben nach hinten verrutscht. Der Deichselarm fungiert als primäre Lenk- und Steuerungsschnittstelle und beherbergt Hub- und Senktrigger sowie Richtungssteuerungen. Antriebsräder sorgen für Traktion und Manövrierfähigkeit auf Bodenoberflächen, während Stützarme dem vorderen Lastgewicht entgegenwirken.
Das Batteriefach beherbergt die Energiequelle bei elektrischen Modellen und versorgt sowohl das Antriebs- als auch das Hydrauliksystem kontinuierlich mit Energie. Das Fahrgestell integriert alle Komponenten in eine einheitliche Struktur und gewährleistet mechanische Kohärenz bei beladenem und unbeladenem Betrieb.
Wie viel Gewicht kann ein Palettenhubwagen tragen?
Paletten-Stapler sind in der Regel für die Handhabung von Lasten zwischen 450 und 2.500 Kilogramm ausgelegt, wobei die Kapazität je nach Modelltyp, Mastkonfiguration und Antriebsart variiert. Lastgrenzen werden zusätzlich durch Hubhöhe, Lastschwerpunktabstand und Bodenbeschaffenheit beeinflusst, da das Anheben einer Last die effektive Nennkapazität aufgrund sich verschiebender Stabilitätsschwellen verringert. Der Betrieb über die vom Hersteller angegebene Nennkapazität hinaus birgt das Risiko von Mastversagen, Kippen, Schäden am Hydrauliksystem und schweren Verletzungen des Bedieners, weshalb die strikte Einhaltung der Lastbewertungen eine unverhandelbare betriebliche Anforderung darstellt.
Standardgewichtskapazitätsbereiche
Das Gewichtslimit ist eine der wichtigsten Spezifikationen bei der Auswahl eines Paletten-Staplers, da es direkt die betriebliche Eignung des Geräts für eine bestimmte Anwendung bestimmt. Standardkapazitäten reichen typischerweise von 1.000 bis 3.000 Kilogramm, wobei die meisten Lagermodelle zwischen 1.500 und 2.000 Kilogramm ausgelegt sind. Die Lastspezifikationen variieren je nach Staplertyp — manuelle Stapler unterstützen in der Regel leichtere Lasten, während elektrisch betriebene Modelle schwerere betriebliche Anforderungen bewältigen. Gegengewichtsstapler erweitern die Kapazität noch weiter und können in bestimmten Konfigurationen Lasten von über 2.500 Kilogramm handhaben. Die Hubhöhe beeinflusst ebenfalls die Nennkapazität; mit zunehmender Höhe nimmt die maximal zulässige Last in der Regel ab, um die strukturelle Stabilität zu gewährleisten. Bediener müssen vor dem Einsatz die Lastdiagramme des Herstellers konsultieren, um die Einhaltung der angegebenen Grenzwerte sicherzustellen und Geräteausfälle oder Arbeitsplatzverletzungen zu vermeiden.
Faktoren, die Lastgrenzen beeinflussen
Mehrere voneinander abhängige Variablen bestimmen die maximale Last, die ein Palettenhubwagen sicher handhaben kann, weshalb es unerlässlich ist, jeden Faktor vor dem Einsatz systematisch zu bewerten. Die Lastverteilung auf den Gabeln beeinflusst direkt die strukturelle Belastung und bestimmt, ob die Nennkapazität gleichmäßig gilt oder sich bei außermittiger Positionierung verringert. Stabilitätsfaktoren, einschließlich Masthöhe, Radstandgeometrie und Schwerpunkthöhe, interagieren dynamisch während des Hubbetriebs. Bodenbeschaffenheit, Gefällesteigungen und Lastabmessungen modifizieren die effektiven Kapazitätsschwellenwerte zusätzlich. Batterieladestände bei Elektromodellen beeinflussen die Hydraulikleistung und reduzieren indirekt die zuverlässige Hubkapazität bei Niedrigladungsbedingungen. Bedienerverhalten, Beschleunigungsraten und Kurvengeschwindigkeiten erzeugen dynamische Kräfte, die statische Lastbeschränkungen verstärken. Hersteller geben Nennkapazitäten bei standardisierten Lastschwerpunkten an, was bedeutet, dass reale Anwendungen häufig eine Kapazitätsreduzierung erfordern, um sichere Betriebsmargen aufrechtzuerhalten.
Überschreitung der Kapazitätssicherheitsrisiken
Das Überladen eines Palettenstaplers löst eine Kaskade von mechanischen und strukturellen Ausfällen aus, die sich rasch von Geräteschäden zu tödlichen Verletzungen steigern. Hydraulikdichtungen reißen unter übermäßigem Druck, Mastbaugruppen knicken ein, und Lastschwerpunkte verschieben sich unvorhersehbar, wodurch das gesamte Gerät destabilisiert wird. Kippvorfälle stellen die kritischste Folge dar und zerquetschen Bediener und Umstehende ohne Vorwarnung. Bremssysteme versagen beim Abbremsen des Schwungs, wenn das Ladegewicht die Nennwerte überschreitet, was das Kollisionsrisiko in Lagerumgebungen erhöht.
Ein effektives Kapazitätsmanagement erfordert, dass Bediener vor jedem Hubzyklus die Lasttabellen des Herstellers konsultieren. Sicherheitsprotokolle schreiben die sofortige Abschaltung des Geräts vor, sobald Überlastindikatoren erkannt werden, darunter ungewöhnliche Hydraulikgeräusche, Rahmenverformungen oder die Aktivierung von Warnleuchten. Organisationen, die die angegebenen Kapazitätsspezifikationen missachten, setzen ihr Personal vermeidbaren Todesfällen aus und riskieren gleichzeitig erhebliche Haftungsansprüche, behördliche Strafen und irreparable Geräteverluste.
Wo Palettenhubwagen häufig eingesetzt werden
Palettenheber werden in einer Vielzahl von industriellen und gewerblichen Umgebungen eingesetzt, in denen vertikale Lagerung und Lasttransfer regelmäßige Anforderungen darstellen. Ihr kompaktes Design und ihre betriebliche Flexibilität machen sie für Umgebungen geeignet, in denen größere Gabelstapler nicht effektiv manövrieren können.
Zu den üblichen Einsatzorten gehören:
Lagerhäuser und Verteilzentren — Als zentrales Element der Lagereffizienz ermöglichen Palettenheber ein schnelles Lastmanagement in hochdichten Regalsystemen und Versandbereichen.
Verkaufsräume und Lagerräume im Einzelhandel — Werden zum Stapeln von Produktpaletten in beengten Räumen mit begrenzter Deckenhöhe eingesetzt.
Produktionsanlagen — Werden entlang von Produktionslinien eingesetzt, um Rohstoffe und Fertigwaren zwischen Arbeitsstationen und Lagerbereichen zu transportieren.
Kühlhausumgebungen — Elektrisch betriebene Modelle arbeiten ohne Verbrennungsemissionen und sind daher für Kühlhäuser geeignet.
Lebensmittel- und Getränkeverarbeitung — Varianten aus Edelstahl handhaben hygieneempfindliche Lasten in regulierten Umgebungen.
Jede Anwendung erfordert spezifische Tragfähigkeitsbewertungen, Hubhöhenkonfigurationen und Auswahl der Stromquelle, um die Betriebsbedingungen präzise zu erfüllen.
Palettenhubwagen vs. Gabelstapler: Was ist der Unterschied?
Obwohl sowohl Palettenstapler als auch Gabelstapler Lasthandhabungsmaschinen sind, die zum Heben und Transportieren von palettierten Waren konzipiert wurden, unterscheiden sich ihre mechanischen Konfigurationen, Betriebskapazitäten und vorgesehenen Einsatzbereiche erheblich.
Wesentliche Unterschiede umfassen:
- Stellfläche: Zu den Vorteilen von Palettenstaplern gehört ein kompakter Rahmen, der den Betrieb in engen Gängen und beengten Lagerbereichen ermöglicht, die für Standard-Gabelstapler unzugänglich sind.
- Kapazität: Gabelstapler unterstützen höhere Traglasten, die typischerweise 3.000 kg übersteigen, während Palettenstapler in der Regel im Bereich von 1.000–2.000 kg operieren.
- Energiequelle: Palettenstapler verwenden hauptsächlich elektrische Antriebssysteme, was Emissionen und Lärm reduziert; Gabelstapler können Diesel- oder Flüssiggaskraftstoff nutzen.
- Anforderungen an den Bediener: Gabelstapler erfordern zertifizierte Bediener und ausgewiesene Fahrtkorridore; Palettenstapler ermöglichen einen fußgängergeführten oder Mitfahrbetrieb mit vereinfachten Schulungsanforderungen.
Die Einschränkungen von Gabelstaplern werden in Umgebungen deutlich, die Raumeffizienz, Kostensenkung und Innenraumluftqualität priorisieren. Palettenstapler begegnen diesen betrieblichen Einschränkungen direkt und kostengünstig.
Manuelle vs. elektrische Palettenhubwagen : Die wichtigsten Unterschiede erklärt
Innerhalb der Kategorie der Palettenheber bestimmen zwei unterschiedliche Antriebskonfigurationen die betriebliche Leistungsfähigkeit: manuell und elektrisch. Manuelle Palettenheber nutzen bedienergestützte Hydraulikpumpen, um Lasten anzuheben, und sind für leichte Anwendungen mit geringer Frequenz ausgelegt. Ihre mechanische Einfachheit reduziert den Wartungsaufwand und die Anschaffungskosten, jedoch stellt anhaltende Lasthandhabung über längere Schichten die Ermüdung des Bedieners als messbare Produktivitätseinschränkung dar.
Elektrische Palettenheber setzen batteriebetriebene Antriebs- und Hubsysteme ein und ermöglichen eine gleichbleibende Effizienz des Palettenhebers unabhängig von Schichtdauer oder Lastzyklusfrequenz. Motorgestütztes Fahren und Heben eliminieren manuelle Anstrengungsvariablen und unterstützen einen höheren Durchsatz in Lagerumgebungen mit mittleren bis schweren Anforderungen. Batteriemanagement, Ladepläne und die Wartung elektrischer Komponenten stellen die primären Wartungsüberlegungen für elektrische Konfigurationen dar.
Die Wahl zwischen den beiden Konfigurationen hängt von anwendungsspezifischen Faktoren ab: Lastgewicht, Fahrdistanz, Betriebshäufigkeit und Infrastruktur der Einrichtung. Die Abstimmung der Antriebskonfiguration auf die betrieblichen Anforderungen bestimmt direkt die Effektivität der Lasthandhabung, die Lebensdauer der Geräte und die allgemeine Workflow-Produktivität in Lager- und Vertriebsumgebungen.
Wie man einen Palettenhubwagen sicher verwendet
Der sichere Betrieb eines Palettenstaplers erfordert die Einhaltung einer definierten Abfolge von vorbereitenden, betrieblichen und nachbereitenden Verfahren. Bediener müssen eine zertifizierte Sicherheitsschulung absolvieren, bevor sie einen Stapler bedienen. Die Vernachlässigung von Protokollen erhöht das Risiko von Geräteausfällen, Lastenstürzen und Personenverletzungen.
Strukturierte Betriebsrichtlinien umfassen:
- Vorbereitende Inspektion — Hydraulikfunktion, Gabelintegrität und Bremsreaktionsfähigkeit vor jeder Schicht überprüfen.
- Lastverteilungsbewertung — Lasten gleichmäßig über beide Gabeln zentrieren; ungleichmäßige Lastverteilung destabilisiert den Stapler beim Anheben.
- Fahrprotokoll — Gabeln während der Fahrt auf 150–200 mm über dem Boden abgesenkt halten; Lasten niemals während der Fahrt anheben.
- Nachbereitende Abschaltung — Gabeln vollständig absenken, Feststellbremse anziehen und Schlüssel entfernen oder bei Elektromodellen die Stromversorgung deaktivieren.
Die Einhaltung der vom Hersteller angegebenen Gewichtsgrenzen ist obligatorisch. Die Sicherheitsschulung muss regelmäßig erneuert werden, um aktualisierte Betriebsstandards und gerätespezifische Anforderungen in Lagerumgebungen widerzuspiegeln.
Wie man den richtigen Palettenhubwagen für Ihr Lager auswählt
Auswahl des richtigen Palettenstaplers für einen Lagerbetrieb hängt von vier primären Variablen ab: den Anforderungen an die Tragfähigkeit, den Hubhöhenspezifikationen, den Gangbreitenbeschränkungen und der Stromquellenkompatibilität. Betreiber müssen die Merkmale von Palettenstapler systematisch vor der Beschaffung bewerten, um kostspielige Fehlanpassungen zwischen Gerät und betrieblichen Anforderungen zu vermeiden.
Die Auswahl der Spezifikationen beginnt mit der Tragfähigkeit. Standard-Elektrostapler bewältigen zwischen 1.000 und 3.000 Kilogramm. Das Überschreiten der Nennkapazität gefährdet die strukturelle Integrität und die Sicherheit des Bedieners.
Die Hubhöhe bestimmt die Geräteklassifizierung. Reichweitenstapler erfüllen vertikale Lageranforderungen von mehr als vier Metern, während Standardstapler für Palettiervorgänge auf Bodenniveau geeignet sind.
Die Gangbreite schränkt die Fahrwerksabmessungen direkt ein. Schmalgangumgebungen erfordern Mitgänger- oder Mitfahrstapler mit reduzierten Wendekreisen.
Die Auswahl der Stromquelle hängt von der Betriebsintensität und der Anlageninfrastruktur ab. Batterie-elektrische Modelle eignen sich für Innenbetriebe, die emissionsfreien Betrieb erfordern. Kraftstoffbetriebene Varianten bleiben für Außen- oder Hochdurchsatzanwendungen geeignet, bei denen kontinuierliches Wiederaufladen die Arbeitsablaufeffizienz beeinträchtigt. Die Abstimmung aller vier Variablen gewährleistet die operative Ausrichtung.
